电容器的识别和检测
一、电容器的容量值标注方法
| <----> 字母数字混合标法 |
<----> 不标单位的直接表示法 |
| <----> 电容器容量的数码表示法 |
<----> 电容器的色码表示法 |
| <----> 电容量的误差 |
这种方法是国际电工委员会推荐的表示方法。
具体内容是：用2~4位数字和一个字母表示标称容量，其中数字表示有效数值，字母表示数值的单位。字母有时既表示单位也表示小数点。如：
具体内容是：用2~4位数字和一个字母表示标称容量，其中数字表示有效数值，字母表示数值的单位。字母有时既表示单位也表示小数点。如：
 |
 |
 |
 |
 |
 |
这种方法是用1~4位数字表示，容量单位为pF。如数字部分大于1时，单位为皮法，当数字部分大于0小于1时，其单位为微法（mF）。如3300表示3300皮法（pF），680表示680皮法（pF），7表示7皮法（pF），0.056表示0.056微法（mF）。
一般用三位数表示容量的大小，前面两位数字为电容器标称容量的有效数字，第三位数字表示有效数字后面零的个数，它们的单位是pF。如：
 |
 |
 |
 |
色码表示法是用不同的颜色表示不同的数字，其颜色和识别方法与电阻色码表示法一样，单位为pF。
电容器容量误差的表示法有两种。
一种是将电容量的绝对误差范围直接标志在电容器上，即直接表示法。如2.2±0.2pF。
另一种方法是直接将字母或百分比误差标志在电容器上。字母表示的百分比误差是：D表示±0.5%；F表示±0.1%；G表示±2%；J表示±5%；K表示±10%；M表示±20%；N表示±30%；P表示±50%。如电容器上标有334K则表示0.33mF，误差为±10%；如电容器上标有103P表示这个电容器的容量变化范围为0.01~0.02mF，P不能误认为是单位pF。

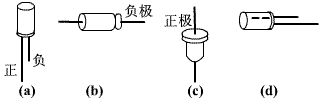

二、有极性电解电容器的引脚极性的表示方式：
 |
| 1.采用不同的端头形状来表示引脚的极性，见图（b），（c）所示，这种方式往往出现在两根引脚轴向分布的电解电容器中。 2.标出负极性引脚，见图（d）所示，在电解电容器的绝缘套上画出像负号的符号，以表示这一引脚为负极性引脚。 3.采用长短不同的引脚来表示引脚极性，通常长的引脚为正极性引脚，见图（a）。 |
三、在电路图中电容器容量单位的标注规则
当电容器的容量大于100pF而又小于1mF时，一般不注单位，没有小数点的，其单位是pF时，有小数点的其单位是mF。如4700就是4700pF，0.22就是0.22mF。
当电容量大于是10000pF时，可用mF为单位，当电容小于10000pF时用pF为单位。
四、电容器检测方法
电容器的检测方法主要有两种：
一是采用万用表欧姆档检测法，这种方法操作简单，检测结果基本上能够说明问题；
二是采用代替检查法，这种方法的检测结果可靠，但操作比较麻烦，此方法一般多用于在路检测。修理过程中，一般是先用第一种方法，再用第二种方法加以确定。
