一、高频电路中的元件

（一）电阻

一个实际的电阻器,在低频时主要表现为电阻特性,但在高频使用时不仅表现有电阻特性的一面, 而且还表现有电抗特性的一面。电阻器的电抗特性反映的就是其高频特性。
一个电阻 R 的高频等效电路如图 1—1 所示 , 其中,C R 为分布电容, L R 为引线电感,R 为 电阻。

图 1—1 电阻的高频等效电路

（二） 电容
由介质隔开的两导体构成电容。 一个理想电容器的容抗为 1/(j ω C), 电容器的容抗与频率的关系 如图 1—2（b）虚线所示, 其中 f 为工作频率,ω =2πf 。
一个实际电容 C 的高频等效电路如图 1—2(a) 所示, 其中 Rc 为损耗电阻， Lc 为引线电感。容抗与频率的关系如图 1—2（b）实线所示, 其中f为工作频率,ω =2πf 。

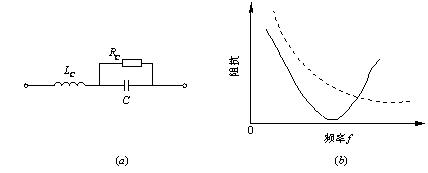

图 1 — 2 电容器的高频等效电路
(a) 电容器的等效电路 ; （ b ）电容器的阻抗特性

（三）电感
理想高频电感器L的感抗为jωL,其中ω为工作角频率。
实际高频电感器存在分布电容和损耗电阻，自身谐振频率SRF。在SRF上,高频电感阻抗的幅值最大，而相角为零,特性如图1—3所示。

图1—3高频电感器的自身谐振频率SRF

二、高频电路中的有源器件

（一）二极管
半导体二极管在高频中主要用于检波、调制、解调及混频等非线性变换电路中。
（二）晶体管与场效应管（FET）
在高频中应用的晶体管仍然是双极型晶体管和各种场效应管，在外形结构方面有所不同。高频晶体管有两大类型:一类是作小信号放大的高频小功率管,对它们的主要要求是高增益和低噪声;另一类为高频功率管,其在高频工作时允许有较大管耗，且输出功率较大。
（三）集成电路
用于高频的集成电路的类型和品种主要分为通用型和专用型两种。
