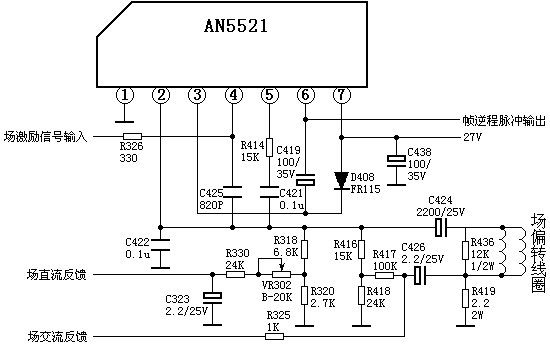

AN5521场扫描功放典型应用电路图

文章来源：本站原创 作者：huangyong 发布时间：2006年09月03日 字号：小 大

AN5521

1脚：0V——地

2脚：14V——场输出

3脚：27V——场输出电源

4脚：0.8V——场脉冲输入

5脚：-0.2V——回扫启动脉冲输入

6脚：1V——泵电源输出

7脚：27V——电源
