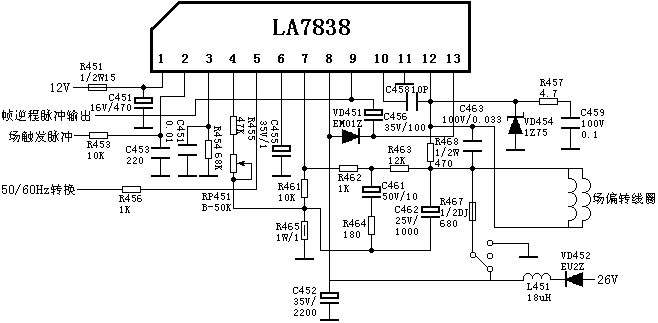

LA7838（LA7837也可参考此电路，两者的区别仅在于输出电流不同）

1脚：9.2V——VCC1电源

2脚：4.8V——垂直触发输入端

3脚：4.8V——单稳多谐振荡时间常数设定端

4脚：4.8V——场幅控制端

5脚：0.5V——50/60HZ转换场幅稳定控制端（50HZ：L   60HZ：H）

6脚：4.8V——锯齿波电压形成端

7脚：4.6V——场输出交、直流反馈输入端

8脚：24.5V——VCC2电源

9脚：1.9V——泵电源输出端

10脚：1.5V——防自激负反馈输入端

11脚：0V——地

12脚：15V——场扫描输出端

13脚：24V——场输出电源
